자동적인 탄산 음료 충전물 기계, 애완 동물 병을 위한 소다 충전물 기계

탄산 음료 일어나는 채우기 1대의 기계에 대하여 3장의 모자를 씌우기

특징:

1. 3에서 1unit 세척 채우 모자를 씌우는 이 DCGF:

2. 음료 기계장치는 가스 음료 (CSD)를 생성하기 위하여 사용됩니다

3. 3에서 1unit 세척 채우 모자를 씌우는 DCGF: 음료 기계장치는 압박 병 충전물 및 바다표범 어업과 같은 모든 과정을 완료할 수 있습니다,

4. 그것은 물자를 감소시킬 수 있고 제삼자는 시간을 만지고, 위생상태, 생산 능력 및 경제 효율성을 개량합니다.



특성:

1). , 운영하게 쉬운 구축되고 높게 자동화되는 좋 보기 콤팩트.

2). 공기 컨베이어는 그것을 나사와 컨베이어 사슬 없이 병을 바꾸게 쉽게 하는 starwheels도급식에서 직접 연결됩니다.

3). 병은 목을 죄기의 방법에서 옮겨집니다. 병은 기계의 고도 조정 대신에 강철 죔쇠의 어떤 보충을 통해서 바꾸어질 수 있습니다.

4). 특별한 디자인이 강한 참을 수 있는 Rinser 죔쇠, 병 입과의 접촉 없음, 오염을 방지하기 위하여.

5). rinser 죔쇠에 갖춰진 매우 효과적인 분무 노즐은 안 병의 각 측을 헹구고 물을 저장할 수 있습니다.

6). 물자도 접촉하는 부속품은 스테인리스, 죽은 각 및 청소하게 쉬운의 모두 만들었습니다 입니다.

7). 이산화탄소와 O2 사이 보충은 영으로 병에 있는 거의 아무 O2도, 긴 충전물 관 감소시킵니다 O2 내용을 지키지 않습니다

8). 벨브 온-오프 체계는 병 신호에 시작하는 액압 실린더에 의해 몹니다.

9). 고속과 고도로 정확한 병에 넣는 벨브는 액체의 아무 손실도 고속으로 지키지 않습니다.

10). CIP 청결하에서 장소로 갖추는.

기술적인 모수

odel	DCGF 16-12-6	DCGF 18-18-6	DCGF 24-24-8	DCGF 32-32-10	DCGF 40-40-12	DCGF 50-50-15
세척	16	18	24	32	40	50
채우기	12	18	24	32	40	50
모자를 씌우기	6	6	8	10	12	15
생산 능력 (500ml)	3000BPH	5000BPH	8000BPH	12000 BPH	15000 BPH	18000 BPH
설치하십시오 수용량 (KW)를	3.5	4	4.8	7.6	8.3	9.6
전반적인 크기	2450×1800×2400	2650×1900×2400	2900×2100×2400	4100×2400×2400	4550×2650×2400	5450×3210×2400

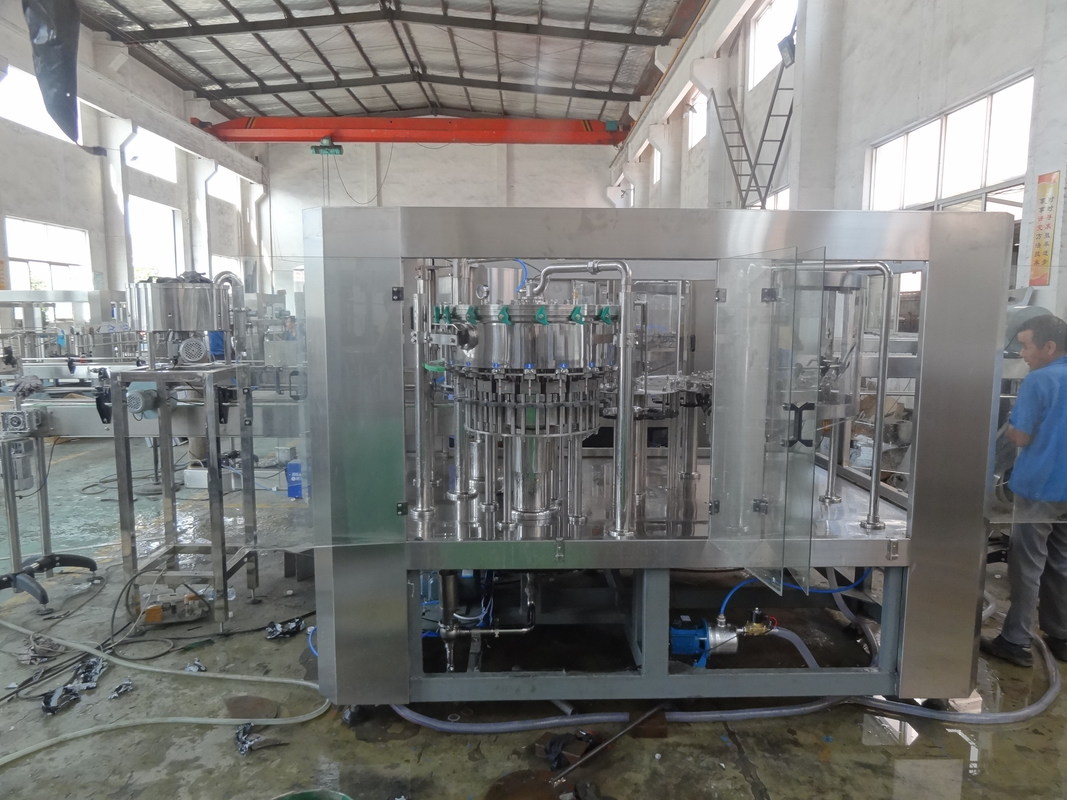

기계 그림

안 보기

세척

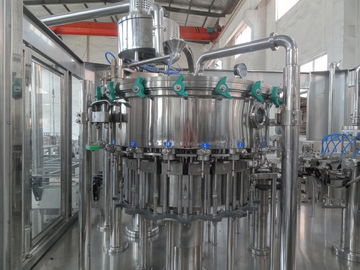

채우기



모자를 씌우기

전기 장치

3. 작동 과정



병은 공기 컨베이어를 통해서 기계3에서 1의 헹구는 부속으로 들어갑니다. 회전하는 디스크 캐치 병 및 회전에 설치된 그리퍼 180도 이상 그것은 그리고 좁은 통로에 배경을 직면하. 특별한 헹구는 지역에서는, 그리퍼에 분사구는 병 inwall를 헹구기 위하여 주스를 살포합니다. 헹구고 배수 후에, 가이드 레일에 따라서 180 도가 병에 의하여 돌고 좁은 통로 얼굴 하늘을 만듭니다. 다음 헹궈진 병은 병 starwheel를 찌르기를 통해 채우는 부분으로 옮겨집니다. 충전물로 들어가는 병은 목 보유 판 옆에 파악입니다. 충전물 벨브는 캠에 의하여 여기저기 깨달을 수 있습니다 행동했습니다. 그것은 동등한 압력 채우는 방법을 채택합니다. 채워 완료할 때 thebottleneck가에 의하여 내려가고 만질 때 바퀴를 찌르는 파악 목 전환을 통해 모자를 씌우는 부분으로 충전물 벨브가, 충전물 벨브 위로 이동하고 떠납니다 좁은 통로를, 가득찬 병 옮겨집니다 열리고 채우는 시작됩니다. 정지 조이는 칼은 좁은 통로를, 지킵니다 병 강직한 자전을 붙듭니다. 나사 모자를 씌우는 머리는 혁명과 autorotation에서 유지합니다. 그것은 수 있어, 붙잡기를 포함하여 전체적인 모자를 씌우는 과정을 완료할, 캠의 활동을 통해 출력하는 조이는 누르. 가득찬 병은 starwheel를 통해서 다음 과정에 병 출구 컨베이어로 옮겨집니다. 전체적인 기계는 창으로 동봉하는 창의 바닥에 1대의 기계에 대하여 3의 첨단에는, 반환 공기 출구가 있다 더 높습니다, 동봉하는 창의 고도 둘러싸입니다.
