330-2000ml에 의하여 탄화되는 음료 충전물 기계, 유리병 발포성 물 충전물 기계

탄산 음료 일어나는 채우기 1대의 기계에 대하여 3장의 모자를 씌우기



1.Capacity: : 0.5-2L 2000-24000bph

2. 병 직경: 50-110mm

3. 병 Heigh: 150-340mm



탄산 충전물 기계는 음료 채우는 가동에서 주로 사용됩니다. 병 세척, 충분한 양 및 물개의 3개의 기능은 기계의 1개의 몸에서 구성됩니다. 전체적인 과정은 입니다



자동. 기계는 폴리에스테와 플라스틱으로 만든 병에 있는 채우는 주스, 광수 및 순화된 물에서 사용됩니다. 기계는 또한 뜨거운 충전물에서 사용될 수 있는 경우에 온도로 설치되



제어 장치. 기계의 손잡이는 병의 각종 유형을 채우기 위하여 기계를 조정하기 위하여 자유롭고 그리고 편리하게 돌기 위하여 수 있습니다. 채우는 가동은 더 빠릅니다 안정되어 있습니다 때문에 마이크로 컴퓨터



신형의 압력 채우는 가동은 채택됩니다. 거기 기계의 산출 그리고 이득은 동일한 명세의 기계장치 보다는 더 높습니다. 진보된 OMRON 프로그램된 관제사



(PLC) 변형기가 병 - 속도를 조정하는 들어가는 사슬에서 사용되고는 주요 기계의 변형기도 만들 위하여 협조되는 동안 기계를 자동적으로 달리기 위하여 통제하도록 채택됩니다



이동하는 병의 가동은 꾸준히 그리고 믿을 수 있 발송합니다.



기술적인 모수

odel	DCGF 16-12-6	DCGF 18-18-6	DCGF 24-24-8	DCGF 32-32-10	DCGF 40-40-12	DCGF 50-50-15
세척	16	18	24	32	40	50
채우기	12	18	24	32	40	50
모자를 씌우기	6	6	8	10	12	15
생산 능력 (500ml)	3000BPH	5000BPH	8000BPH	12000 BPH	15000 BPH	18000 BPH
설치하십시오 수용량 (KW)를	3.5	4	4.8	7.6	8.3	9.6
전반적인 크기	2450×1800×2400	2650×1900×2400	2900×2100×2400	4100×2400×2400	4550×2650×2400	5450×3210×2400

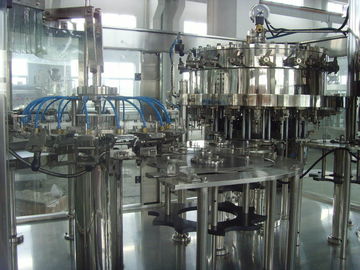

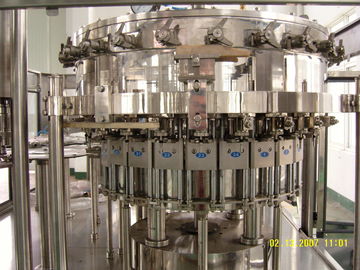

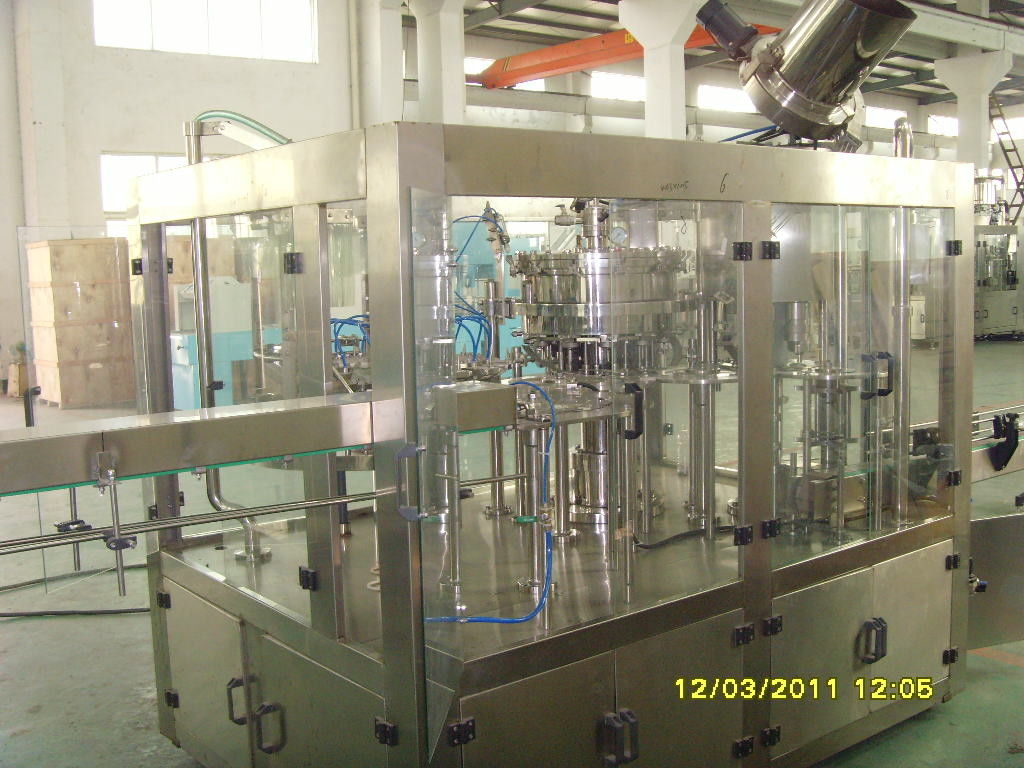

기계 그림

안 보기

세척

채우기



모자를 씌우기

전기 장치

3. 작동 과정



병은 공기 컨베이어를 통해서 기계3에서 1의 헹구는 부속으로 들어갑니다. 회전하는 디스크 캐치 병 및 회전에 설치된 그리퍼 180도 이상 그것은 그리고 좁은 통로에 배경을 직면하. 특별한 헹구는 지역에서는, 그리퍼에 분사구는 병 inwall를 헹구기 위하여 주스를 살포합니다. 헹구고 배수 후에, 가이드 레일에 따라서 180 도가 병에 의하여 돌고 좁은 통로 얼굴 하늘을 만듭니다. 다음 헹궈진 병은 병 starwheel를 찌르기를 통해 채우는 부분으로 옮겨집니다. 충전물로 들어가는 병은 목 보유 판 옆에 파악입니다. 충전물 벨브는 캠에 의하여 여기저기 깨달을 수 있습니다 행동했습니다. 그것은 동등한 압력 채우는 방법을 채택합니다. 채워 완료할 때 thebottleneck가에 의하여 내려가고 만질 때 바퀴를 찌르는 파악 목 전환을 통해 모자를 씌우는 부분으로 충전물 벨브가, 충전물 벨브 위로 이동하고 떠납니다 좁은 통로를, 가득찬 병 옮겨집니다 열리고 채우는 시작됩니다. 정지 조이는 칼은 좁은 통로를, 지킵니다 병 강직한 자전을 붙듭니다. 나사 모자를 씌우는 머리는 혁명과 autorotation에서 유지합니다. 그것은 수 있어, 붙잡기를 포함하여 전체적인 모자를 씌우는 과정을 완료할, 캠의 활동을 통해 출력하는 조이는 누르. 가득찬 병은 starwheel를 통해서 다음 과정에 병 출구 컨베이어로 옮겨집니다. 전체적인 기계는 창으로 동봉하는 창의 바닥에 1대의 기계에 대하여 3의 첨단에는, 반환 공기 출구가 있다 더 높습니다, 동봉하는 창의 고도 둘러싸입니다.
